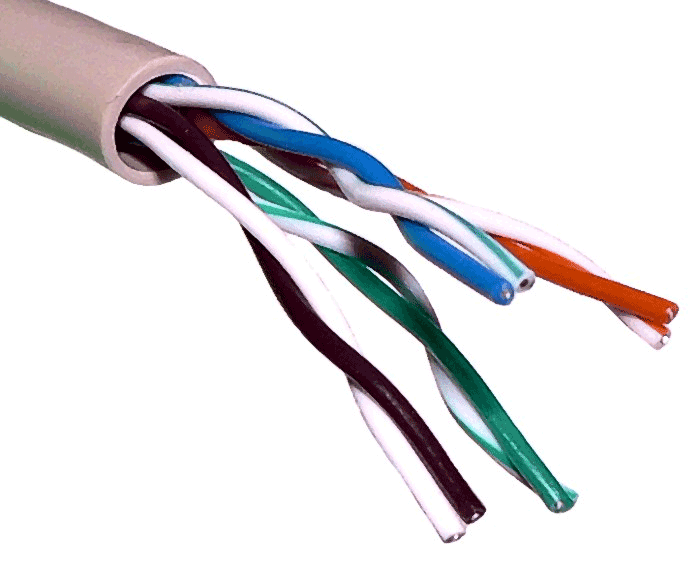

Unshielded twisted-pair (UTP) adalah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik, dan disebut twisted pair dikarenakan didalamnya terdapat pasangan kabel yang disusun spiral atau saling berlilitan. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN). Ada berbagai jenis standar kabel UTP yang digunakan secara luas untuk audio dan komunikasi data. UTP dikelompokkan dengan istilah “Category” dan oleh karena itu nama tipe UTP diawali dengan CAT (diambil dari kata “Category“). Semakin tinggi kategori, semakin rapat lilitan ke-delapan pasang kabel yang ada dalam isolator kabel UTP. Semakin rapat lilitan kabel ini, berarti semakin tinggi bandwidth efektif dan kapasitas output yang dapat dicapai. Semakin tinggi Kategori juga berarti semakin jauh pula jangkauan sinyal yang bisa disalurkan oleh kabel serta semakin kecil resiko hilangnya sinyal.

Kabel kategori 3 adalah kabel standar yang digunakan dalam industri telekomunikasi, kabel tipe ini bisa membawa data dengan kecepatan lebih dari 10Mbps. Untuk kepentingan transfer data dalam sirkuit audio atau transfer data kecepatan rendah biasanya cukup digunakan tipe kabel CAT3.

Kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. Kabel CAT5 biasanya terdiri dari empat pasang kabel. Kabel ini diperuntukkan bagi aplikasi data hingga 100MHz.

Kabel Kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. Kabel ini biasanya juga terdiri dari empat pasang kabel. Rating bandwidth kabel CAT5E adalah 100Mbps, namun bandwith maksimalnya bisa mencapai 1000Mbps jika diinstall dengan standar kualitas yang ketat. Saat ini CAT5E adalah standar baru untuk semua konstruksi kabel UTP.

Kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. Kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk tingkat penyaluran data, isolator kabel dan pelindung tiap pasang kabel. Dengan lilitan semakin rapat, ditambah semakin baik isolator dan pemisahan tiap pasang kabel maka semakin rendah noise atau berkurangnya sinyal sehingga CAT6 mampu menyalurkan data dengan bandwidth tertinggi di kelasnya.

Standar Pemasangan Kabel UTP

Pasangan 1 Putih-Biru dan Biru Pasangan 2 Putih-orange dan Orange Pasangan 3 Putih-Hijau dan Hijau Pasangan 4 Putih-Coklat dan Coklat

Standar Pemasangan EIA/TIA-568B RJ-45
Untuk kabel straight(standard) dua ujung kabel memiliki urutan yang sama, urutan pemasangan kabel (crimping) adalah:

Ujung 1 standard Pin 1 Putih-Orange Pin 2 Orange Pin 3 Putih-Hijau Pin 4 Biru Pin 5 Biru-putih pin 6 Hijau pin 7 Putih-Cokelat pin 8 Cokelat

Ujung 2 standard Pin 1 Putih-Orange Pin 2 Orange Pin 3 Putih-Hijau Pin 4 Biru Pin 5 Biru-putih pin 6 Hijau pin 7 Putih-Cokelat pin 8 Cokelat

Sedangkan untuk sambungan cross over urutannya pin 1 dan 3 tukar posisi, ping 2 dan 6 tukar posisi, seperti gambar berikut:

Ujung 1 standard Pin 1 Putih-Orange Pin 2 Orange Pin 3 Putih-Hijau Pin 4 Biru Pin 5 Biru-putih pin 6 Hijau pin 7 Putih-Cokelat pin 8 Cokelat

Ujung 2 cross over Pin 1 Putih-Hijau Pin 2 Hijau Pin 3 Orange-Putih Pin 4 Biru Pin 5 Biru-putih pin 6 Orange pin 7 Putih-Cokelat pin 8 Cokelat

Standar Pemasangan EIA/TIA-568A RJ-45
Untuk kabel Straigth kedua ujung memiliki urutan sbb:

Ujung 1 Pin 1 Putih-Hijau Pin 2 Hijau Pin 3 Putih-Orange Pin 4 Biru Pin 5 Biru-putih pin 6 Orange pin 7 Putih-Cokelat pin 8 Cokelat

Ujung 2 Pin 1 Putih-Hijau Pin 2 Hijau Pin 3 Putih-Orange Pin 4 Biru Pin 5 Biru-putih pin 6 Orange pin 7 Putih-Cokelat pin 8 Cokelat

Untuk Kabel Cross Over urutan sbb :

Ujung 1 Standard Pin 1 Putih-Hijau Pin 2 Hijau Pin 3 Putih-Orange Pin 4 Biru Pin 5 Biru-putih pin 6 Orange pin 7 Putih-Cokelat pin 8 Cokelat

Ujung 2 cross over Pin 1 Putih-Orange Pin 2 Orange Pin 3 Putih- Hijau Pin 4 Biru Pin 5 Biru-putih pin 6 Hijau pin 7 Putih-Cokelat pin 8 Cokelat

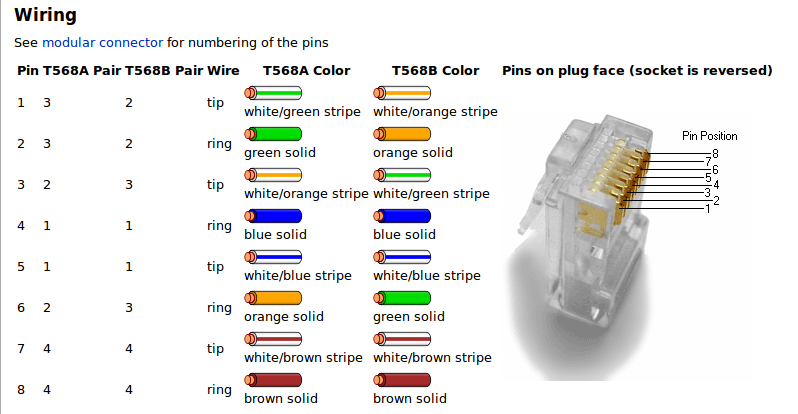

Gambar dari: http://en.wikipedia.org/wiki/TIA/EIA-568-B
